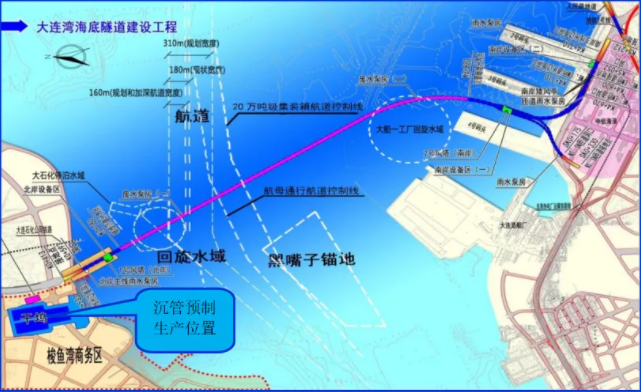

大连湾海底隧道
全长约5.1公里
其沉管段长约3.035公里
由18节组成
为国内最小曲率半径沉管
曲线段标准管节长148米
包括7个节段
最大矢高2554毫米
两个节段间夹角1.15°
什么是曲线段沉管?
问题来了
曲线段沉管到底是什么呢
曲线段管节是由不规则的
小节段串联而成
其串联后呈弧形
曲线段沉管需根据工程地质地貌等因素
设计沉管曲率半径的大小
曲线段沉管在海底隧道中展现的作用?
为什么海底隧道要用到曲线段沉管呢?
曲线段沉管在海底隧道建设中的
作用是什么呢?
因工程南部陆域处于
大连港集团与国际游轮中心区域
同时水下地形与地质条件复杂
水流的夹角亦需增大
海底沉管在平面上顺接设计时
南岸主线需预制曲线段沉管进行连接
方可满足交通要求
科普小知识
长直线的道路容易导致司机驾驶疲劳,难以目测车间间距,增加行车危险。因此,即使是在地形极好的地方,从一条路修到另一个地方,路线也绝不会是直的。路是这样,桥是这样,因为海底隧道是组成道路的一部分,所以海底隧道也是这样啦~
曲线段管节预制难在哪?
相比直线段沉管
曲线段沉管形态不规则
每一个小节段都不相同
对照曲线段沉管的特点
我们一起往下探索吧
1

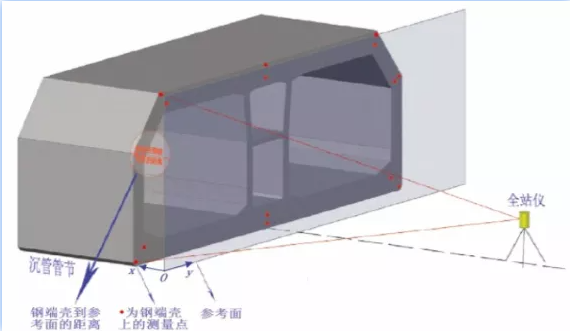

精度
在节段浇筑前,项目团队需要在管节轴线的延伸线位置进行轴线控制,保证匹配浇筑管节的尺寸在设计范围内。
曲线段管节的各个节段轴线不重合,在匹配浇筑时,根据设计图纸计算出每个节段的轴线夹角,根据第一个节段的轴线定位余下节段的轴线,来实现尺寸控制。
2
调整
管节在预制前,需预留预埋件在固定位置,便于后续安装施工,曲线段管节预埋件因存在夹角,使得放样工作难度系数大,数据计算复杂。
且浇筑前的模板安装及内模、侧模行走时,都需经过多次调整行走到位,工序较为繁杂。
3
张拉
预应力张拉是在构件中提前加拉力,使得被施加预应力张拉的构件承受压应力,进而使得其产生一定的形变,来应对结构本身所受到的荷载。
技术用语太复杂?
给大家举个栗子
手串大家都知道
一条绳子串联数个珠子
将绳子系紧
珠子就可以在绳子的串联下
靠在一起
成了我们大家熟知的手串
沉管预制的原理跟其相似

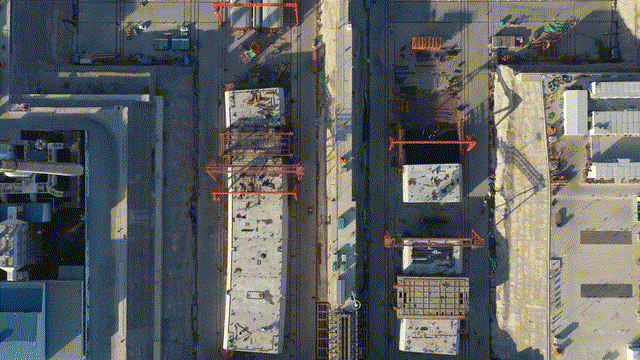

管节共布置预应力管道46个,管节的所有节段在预制完成后,需用到预应力张拉作业,使整个管节的所有节段串联成一个整体。曲线段沉管预制完成后,因各节段预应力孔道的位置不尽相同,故曲线段管节的预应力张拉工作更是一大难点。

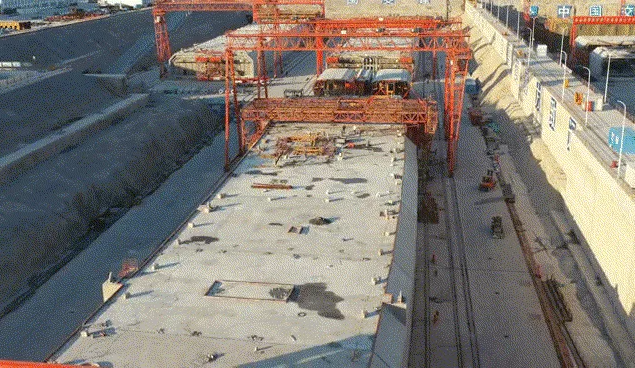

如何预制曲线段沉管?
曲线段沉管是不是
大的圆弧模板安装到位后
进行整体混凝土浇筑而成?
预制所用的钢筋怎么摆放呢?

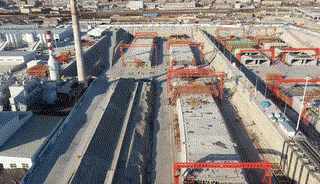

曲线段沉管预制采用“以直代曲”的施工工艺,即把小节段预制成梯形形状,使每两个小节段之间产生一定角度,通过多个节段的组合,达到与曲线相似的效果。
那曲线段沉管的钢筋如何摆放?
难不成真是弯曲的钢筋绑扎成型的?
不不不
再给大家举个例子:
烟筒是使用方正的砖砌的,烟筒是圆的,砖却是直的,直的砖能够筑造出圆形,当曲线的曲率半径趋向无穷大时,就可以以直代曲。
而钢筋摆放亦是如此
曲线段管节的节段
由于东西两侧预制长度不同
钢筋按照相等间距由东向西
均匀布置铺设
就像横向摆放的“宽梯”
看完介绍
大家肯定对曲线沉管有了更多认识
大连湾海底隧道和光明路延伸工程是为破解大连C字形空间结构所形成的交通瓶颈,以PPP模式建造的辽宁省重大工程项目,为大连新增了一条纵贯南北、连接“一核”(东部核心区)和“一极”(金普新区)的快速通道,对解决中心城区南北方向交通不畅,推动钻石港湾和两岸一体化发展具有十分重大意义。
